Потолочно-проходной узел

Мы посвятили отдельный раздел устройству потолочно-проходного узла (ППУ). ППУ предназначен для прохода дымохода сгораемых конструкций зданий — потолков, стен или кровли.

Устройство дымохода

При устройстве дымохода в бане необходимо соблюдать ряд требований и правил противопожарной безопасности, так как дымоход проходит сквозь потолок и крышу, где в обязательном порядке присутствуют элементы деревянных конструкций. Расстояние регламентируется нормативным документом СП 7.13130.2013. Следуя его требованиям, от пламени, то есть от внутренней поверхности трубы до сгораемых конструкций должно быть расстояние, равное 380 мм.

Важно!

Представим себе дымоход с внутренним диаметром 150 мм и вырежем в перекрытие согласно требованиям по 380 мм от внутреннего контура трубы. Получится квадрат 910х910 мм. Абсолютное большинство монтажников нарушают это требование, при условии, что стропила устанавливаются на расстоянии 600 мм друг от друга!

Пункт 5.27 СП 7.13130.2013 гласит: «Размеры разделок и отступок дымовых каналов теплогенерирующих аппаратов (в том числе каминов) следует принимать в соответствии с технической документацией завода-изготовителя.» Далеко не каждый производитель дымоходов регламентирует проход своего дымохода через кровлю и перекрытия, оставляя этот вопрос на совесть монтажника. И есть производитель, который проводил испытания, согласно которым это расстояние можно уменьшить. Основной целью является то, что бы в процессе эксплуатации печи и дымохода температура внутри перекрытий не превышала значение в 60 С˚.

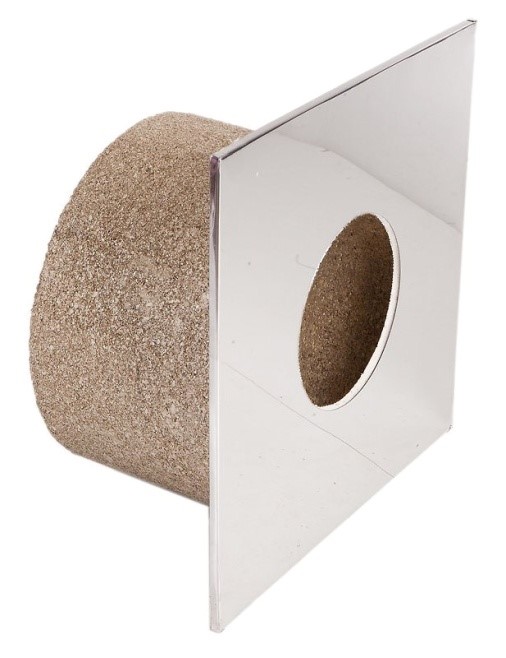

Согласно своду правил СП 7.13130.2013 п 5.21 при защите горючих конструкций возможно применение противопожарного узла «Барьер». Подробнее можно узнать на сайте: https://dimohod.su/products/protivopozharnye-elementy-barer/

Потолочно-проходной узел
Потолочно-проходной узел
